空氣能熱泵模塊機組
質保年限：2年
命名方式
冷媒類型，N1代表R410A環保冷媒
規格代號，該數值為名義制冷量，單位為KW
規格代號，M代表模塊化機組
產品名稱代號，AFWH1表示雅克菲商用空氣源熱泵機組
規格參數表
| 機組型號 | AFWH1-M30N1 | AFWH1-M65N1 | AFWH1-M130N1 | |||||
|---|---|---|---|---|---|---|---|---|
| 名義制冷量 | KW | 30 | 65 | 130 | ||||
|---|---|---|---|---|---|---|---|---|
| 名義制冷量 | KW | 33 | 71 | 142 | ||||
| 電源 | V-Ph-Hz | 380-3-50 | ||||||
| 制冷輸入功率 | KW | 9.5 | 19.2 | 38.5 | ||||
| 制熱輸入功率 | KW | 9.9 | 20.2 | 40.4 | ||||
| 最大運行電流 | A | 21.1 | 54.5 | 100 | ||||
| 適用環境溫度 | -15℃~46℃ | |||||||
| 壓縮機形式 | KW | 全封閉渦旋式 | ||||||
| 壓縮機數量 | 臺 | 1 | 2 | 2 | ||||
| 節流部件 | 電子膨脹閥 | |||||||
| 制冷劑 | R410A | |||||||
| 制冷劑充注量 | kg | 5.4 | 11 | 25 | ||||
| 水側換熱器形式 | 套管式 | 殼管式 | 殼管式 | |||||
| 循環水流量 | m³/h | 5.2 | 11.2 | 22.4 | ||||
| 阻力損失 | kpa | 55 | 30 | 40 | ||||
| 最高承壓 | Mpa | 1.0 | 1.0 | 1.0 | ||||
| 進出水管徑 | mm | DN40 | DN65 | DN65 | ||||
| 空氣側換熱器形式 | 翅片盤管式 | |||||||
| 空氣流量 | m³/h | 13500 | 27000 | 48000 | ||||
| 機組尺寸（長*寬*高） | mm | 1020*980*1770 | 2000*960*1770 | 2200*1120*2295 | ||||
| 凈重 | kg | 320 | 575 | 990 | ||||
| 運行重量 | kg | 330 | 635 | 1060 | ||||
| 運行噪音 | dB(A) | 63 | 65 | 68 | ||||
備注：（1） 以上數據是按GB/T18430.1-2007或GB/T18430.2-2008名義工況下測得。
名義工況制冷模式：水流量0.172m3(h.kW），冷凍水出水溫度7℃，冷凝進風溫度35℃。
名義工況制熱模式：水流量0.172m3(h.kW），熱水出水溫度45℃，冷凝器進風溫度DB/WB:7/6℃。
（2）模塊機組可由單模塊進行組合，組合臺數為1～16臺，以上表格為單臺模塊機組參數。
（3）廠家保留產品配置變更的權利，請以產品銘牌參數為準。
優質部件
風側換熱器：環形回風換熱器設計，進風面積加大，氣流分布均勻，換熱有效面積增加，換熱更充分，而且冬季機組底部不易結霜。
風側換熱器：環形回風換熱器設計，進風面積加大，氣流分布均勻，換熱有效面積增加，換熱更充分，而且冬季機組底部不易結霜。
水側換熱器：采用螺旋折流板殼管式換熱器，提高換熱系數，強化換熱，比普通殼管式換熱器效率提高10%。
電控：采用名優元器件，先進微電腦控制，擁有產品運行控制和安全保護等多重功能。
膨脹閥：采用高精度電子膨脹閥，消除了冷媒控制上的滯后性，保證壓縮機始終在最佳狀態下運轉。
膨脹閥：采用高精度電子膨脹閥，消除了冷媒控制上的滯后性，保證壓縮機始終在最佳狀態下運轉。
高效性能

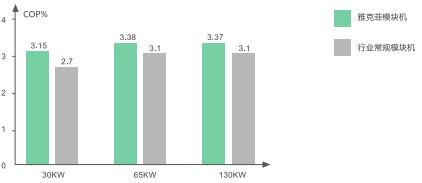

● 全系列機組COP均達到國家二級能效指標
雅克菲空氣源熱泵模塊機組集國際知名品牌的高效壓縮機、新一代高效換熱系統、高精度電子膨脹閥等名優部件于一體，造就全系列機組COP均達到國家二級能效指標。
● 先進能調控制技術，實現能量按需輸出

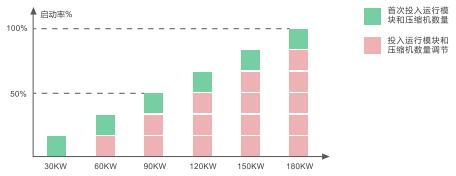

采用先進的能調控制技術，控制系統內模塊及單元模塊內壓縮機的開啟數量，從而按照實際需求輸出能量。
● 智能除霜技術，減少制熱衰減
機組能夠根據制熱運行的主要參數和負荷變化，精確判斷除霜時機，做到有霜除霜，無霜正常制熱，并且能夠根據實際情況，進行強制手動除霜。
熱氣旁通技術
采用熱氣旁通技術，更好地提高機組制熱工況的安全性和穩定性，擴展制熱工況的運行范圍。
模塊化輪換運轉技術
機組根據系統使用負荷情況，輪換設置優先開啟的模塊機組，平衡分配每臺模塊機組的運行時間，大大提高了機組的可靠性和使用壽命。
模塊化后備運轉技術
機組特有的后備運轉技術，采用單模塊多系統設計，使同一套系統中不同模塊之間互為備用，在緊急情況下，就算有一臺或多臺模塊機組出現故障，保證系統繼續運行。
多重保護功能，保證系統運行安全
采用模塊化結構，機組分級啟動，減少機組啟動電流對電網的沖擊。機組自帶高低壓開關、防凍保護裝置、流量控制器、過載保護裝置、電源相序保護裝置等，并配有運行控制裝置，出現故障時，控制器進行實時自動報警。
綠色環保
機組制冷劑采用R410A冷媒，是一款有HFC類物質組成的混配制冷劑，不含任何破壞臭氧層的物質，其ODP值為零，非常環保。
運轉范圍

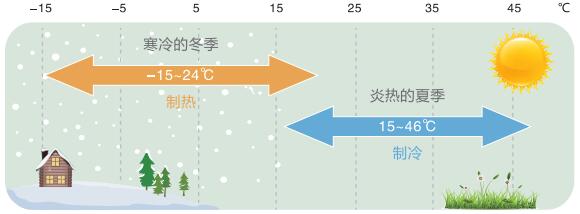

機組具有十分寬廣的使用范圍，可以在-15～46℃室外溫度下穩定運行。
智能控制
● 先進的智能控制系統，彰顯人性化

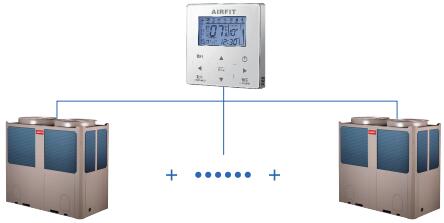

單個線控器最多可對16臺模塊機組實現集中控制，管理機組的啟停順序，同時用戶通過線控器能夠及時了解機組的運行狀況和故障狀況。
● 樓宇智能控制，提高管理可靠性

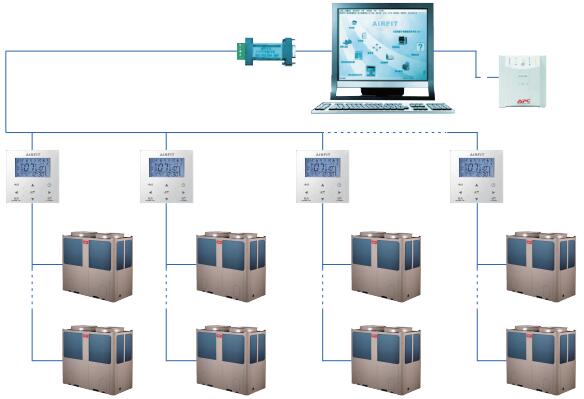

Modbus是一個開放的協議，使用非常廣泛，尤其在BMS樓宇控制系統。雅克菲模塊機組可通過Modbus協議接入BMS系統，實現多達256臺風冷模塊機組的遠程控制。
機組變工況性能參數修正表
● 制冷工況變工況參數表
| 出水溫度（℃） | 環境溫度（℃） | ||||
|---|---|---|---|---|---|
| 25 | 30 | 35 | 40 | 45 | |
| 5 | 1.07 | 1.00 | 0.94 | 0.84 | 0.81 |
| 6 | 1.10 | 1.03 | 0.97 | 0.87 | 0.83 |
| 7 | 1.14 | 1.07 | 1.00 | 0.91 | 0.86 |
| 8 | 1.17 | 1.10 | 1.03 | 0.94 | 0.88 |
| 9 | 1.20 | 1.13 | 1.06 | 0.98 | 0.91 |
| 10 | 1.23 | 1.16 | 1.09 | 1.01 | 0.93 |
| 11 | 1.27 | 1.19 | 1.12 | 1.04 | 0.96 |
| 12 | 1.31 | 1.23 | 1.15 | 1.07 | 0.99 |
| 13 | 1.34 | 1.26 | 1.17 | 1.09 | 1.01 |
| 14 | 1.37 | 1.29 | 1.20 | 1.12 | 1.03 |
| 15 | 1.41 | 1.32 | 1.23 | 1.14 | 1.06 |
● 制熱工況變工況參數表
| 出水溫度（℃） | 環境溫度（℃） | |||||||
|---|---|---|---|---|---|---|---|---|
| 15 | 10 | 7 | 5 | 0 | -5 | -10 | -15 | |
| 30 | 1.23 | 1.10 | 1.30 | 0.99 | 0.89 | 0.81 | 0.73 | 0.58 |
| 35 | 1.21 | 1.09 | 1.02 | 0.98 | 0.87 | 0.79 | 0.70 | 0.55 |
| 40 | 1.20 | 1.08 | 1.01 | 0.96 | 0.86 | 0.77 | 0.67 | 0.53 |
| 45 | 1.19 | 1.07 | 1.00 | 0.95 | 0.84 | 0.75 | 0.65 | 0.50 |
| 50 | 1.17 | 1.05 | 0.98 | 0.94 | 0.83 | 0.74 | 0.64 | / |
備注：機組實際制冷（熱）量=機組名義制冷（熱）量×性能修正參數
注意：在冬季環境溫度很低的情況下，夜間停機時期，換熱器和管道內的水可能因凍結而損壞設備和管路。為防止 凍結，決不允許機組斷電（因機組有自動防凍功能）。長時間停電時，如還有可能結冰，須把水管里的水排空，或在水系統循環管路中使用防凍結混合物乙二醇或丙二醇，切勿使用鹽類防凍混合物，以免腐蝕機組，損壞設備。

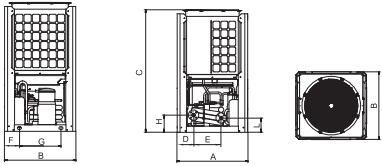

30KW單模塊機組外形尺寸圖

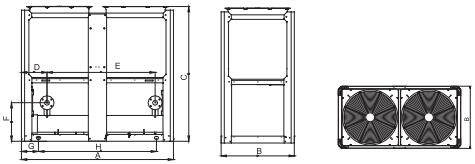

65KW單模塊機組外形尺寸圖

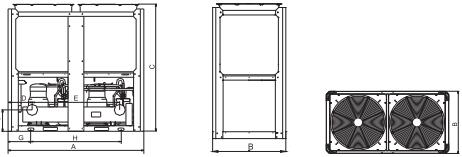

130KW單模塊機組外形尺寸圖
外形尺寸參數表（單位：mm）
| 型號 | A | B | C | D | E | F | G | H | L | |
|---|---|---|---|---|---|---|---|---|---|---|
| AFWH1-M30N1 | 1020 | 980 | 1770 | 237 | 400 | 205 | 570 | 250 | 210 | |
| AFWH1-M65N1 | 2000 | 960 | 1770 | 336 | 1420 | 506 | 224 | 1550 | ||
| AFWH1-M130N1 | 2200 | 1120 | 2295 | 390 | 1420 | 347 | 370 | 1460 | ||
注意： 安裝彈簧減振器將使機組總高度增加約150mm；進、出水管接頭為法蘭接口，法蘭為帶頸平焊鋼制管法蘭。
安裝場所的選擇
1) 機組可以安裝在地面上或合適的屋面上，但均需保證足夠的通風量。
2) 應避免將機組裝在對噪聲和振動有一定要求的地方。
3) 機組的安裝位置應盡量避免處于陽光直射之下，要遠離鍋爐煙道或其它會腐蝕冷凝盤管及機組銅管部件的空氣環境。
4) 如果機組位于未經許可的人員能夠接近的地點，則應采取隔離安全措施，如設置防護欄等。這樣可以防止人為破壞和意外損壞，防止控制箱被打開，暴露運行的電氣元件。
5) 機組安裝基礎高度應不低300mm，要求安裝場地有排水地漏，保證排水順暢不能有積水。
6) 地面安裝時，機組的鋼底座應置于平整的混凝土基礎上，混凝土基腳應延伸于凍土層以下。注意切勿將機組基礎與建筑物基礎相連，以免傳遞噪聲和振動影響他人。機組底座上備有安裝孔，可以用來將機組與基礎緊固連接。
7) 機組安裝于屋面時，屋頂必須有足夠的強度以支承機組和檢修人員的重量。機組可支承在類似地面安裝用的混凝土基礎或槽鋼架上。承重槽鋼與機組減振器安裝孔須處于同一中心線上，并且具有足夠?qū)挾纫员阌诎惭b減振器。
8) 應避免安裝在較多鹽分或有腐蝕性氣體等地方，如不可避免可選擇防腐機型。
9) 對于特殊安裝要求的場合請向建筑承包商或建筑設計師或其他專業人士咨詢。
機組布置間距圖

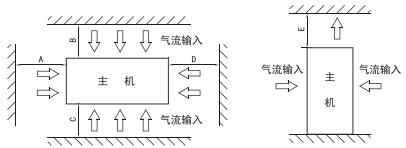

● 機組安裝推薦間距圖
● 機組安裝推薦間距圖參數表
| 安裝間距 | ||||
|---|---|---|---|---|
| A | B | C | D | E |
| ≥1500 | ≥2000 | ≥2000 | ≥1500 | ≥8000 |
● 多模塊機組并聯安裝時的間距要求
為了防止冷凝器氣回流，避免機組運行故障，多模塊機組并聯安裝時，機組與障礙物的間距同上表，相鄰模塊間間距應不小于600mm。若不能保證上述間距，機組通過盤管的空氣會受到限制，或者發生排氣回流，機組性能可能受到影響，或者出現運行停機故障。
